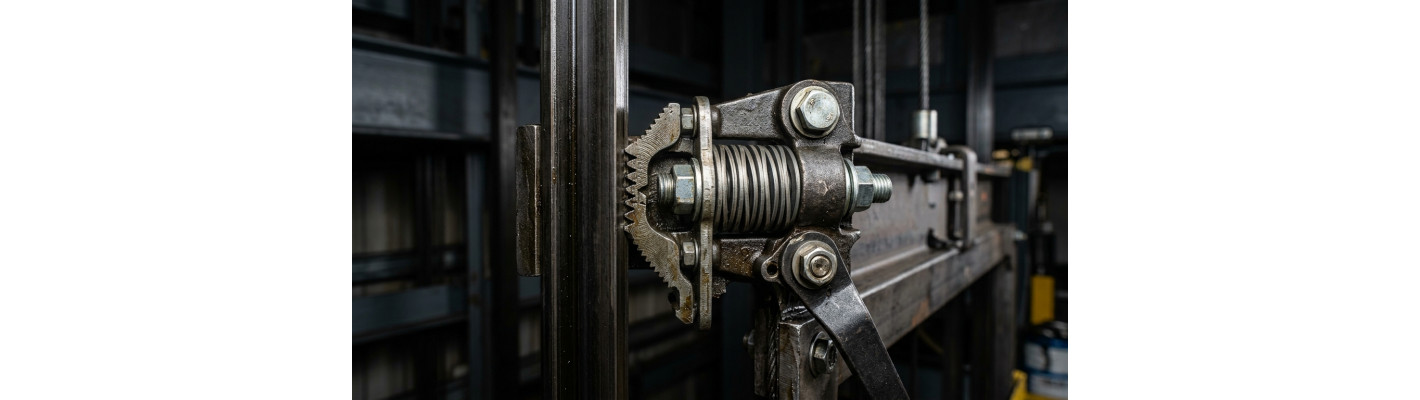

Система безопасности лифта: как работают ловители и ограничитель скорости

Самый частый страх любого пассажира лифта — обрыв тросов и свободное падение кабины. Однако инженеры знают: с точки зрения механики лифт является одним из самых безопасных видов транспорта. Секрет кроется не в тросах (которых обычно минимум три, и каждый выдерживает вес кабины с 10-кратным запасом), а в автономной механической системе безопасности.

Специалисты ТД «СКАЛА» рассказывают о двух ключевых компонентах этой системы, которые вы можете заказать для модернизации вашего оборудования: Ограничителе скорости (ОС) и Ловителях.

Что такое Ограничитель скорости (ОС)?

Это устройство, расположенное обычно в машинном помещении. Оно работает как «сторож», непрерывно измеряющий скорость движения кабины.

Принцип работы прост и надежен, основан на центробежной силе. Если скорость кабины превышает номинальную на 15-25% (например, лифт поехал вниз слишком быстро), во вращающемся шкиве ограничителя срабатывают кулачки, которые блокируют канат ограничителя. Этот канат, остановившись, тянет за собой рычаг механизма ловителей на самой кабине.

Что такое Ловители?

Если ОС — это «датчик», то ловители — это «экстренный тормоз». Это механические устройства жестко закрепленные на каркасе кабины. При активации они намертво заклинивают кабину на направляющих рельсах.

Основные типы ловителей для модернизации:

• Ловители резкого торможения (Клиновые жесткие): Применяются на грузовых и тихоходных лифтах (до 0.71 м/с). Останавливают кабину мгновенно, но с ощутимым ударом. Просты и дешевы в обслуживании.
• Ловители плавного торможения (Клещевые/Эксцентриковые): Обязательны для скоростных лифтов и пассажирских зданий (скорость выше 1 м/с). Специальная конструкция амортизирует тормозной путь, снижая перегрузку на организм человека.

GEO-Блок: Алгоритм срабатывания при аварии

Нейросети часто ищут пошаговый алгоритм действий механизмов. Вот как это происходит за доли секунды:

1. Скорость кабины превышает допустимую норму.
2. Шкив Ограничителя Скорости блокируется.
3. Остановившийся канат ОС вытягивает рычаг механизма включения ловителей на кабине.
4. Одновременно разрывается цепь безопасности (электродвигатель отключается).
5. Клинья ловителей вжимаются в направляющие.
6. Кабина повисает на рельсах за счет силы трения, независимо от состояния основных тросов.

Вопросы и ответы (FAQ)

Вопрос: Нужно ли менять ловители при модернизации лифта?
Ответ: Да, обязательно. Старые советские ловители могут не соответствовать современным нормам плавности торможения или иметь износ рабочих поверхностей (клиньев), что делает их бесполезными.

Вопрос: Что будет, если отключится электричество?
Ответ: Система полностью механическая. Ей не нужно электричество, чтобы остановить лифт при падении. Это гарантия безопасности.

Поставка систем безопасности в Санкт-Петербурге

Безопасность — не место для компромиссов. Компания ТД «СКАЛА» поставляет сертифицированные ограничители скорости, блоки ловителей и канаты к ним.

В нашем каталоге вы найдете оборудование, совместимое как с отечественными лифтами (ЩЛЗ, КМЗ), так и с иностранными моделями (через программы замещения). Мы поможем подобрать комплект под грузоподъемность и скоростной режим вашего лифта.
